摘要
Q61N-160/320高壓焊接球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬劍閥公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。
產品介紹

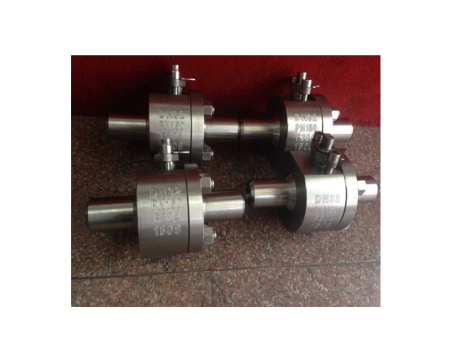

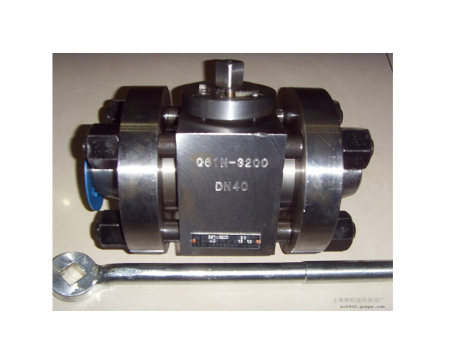

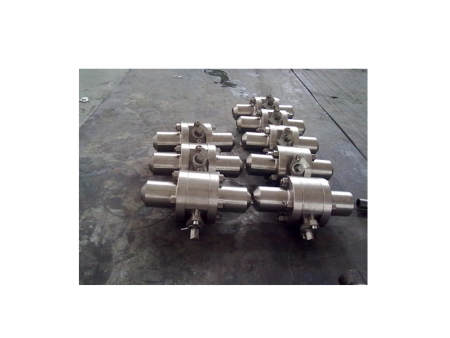

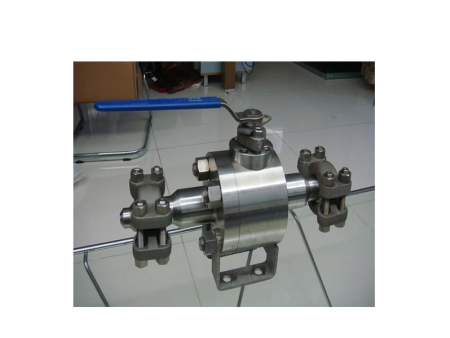

產品名稱： 高壓焊接球閥 產品型號： Q61N-160/320 公稱通徑： DN15～DN50 結構形式： 球形 公稱壓力： 1.6Mpa～32.0Mpa、Class 150～2500Lb 連接方式： 對焊、焊接 適用溫度： ≤550ºC 驅動方式： 電動、氣動 閥體材質： 鍛鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI 適用介質： 水、油品、蒸汽、氣體、天然氣 生產廠家： 中君閥門（上海）有限公司 產品說明
Q61N-160/320高壓焊接球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬劍閥公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。
產品特點
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。設計標準（美標）
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；計標標準（國標）
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
主要零件材料
零件名稱 材料 GB ASTM 彈簧 60SizMnl AISI9260 閥座 25 A105 密封圈 PTFE PTFE O型圈 NBR NBR 螺釘 35CrMo A193-B7 墊片 PTFE柔性石墨 下閥桿 2Cr13 A276-410 墊片 PTFE柔性石墨 底蓋 25 A105 閥體、端 25 A105 墊片 PTFE柔性石墨 O型圈 NBR NBR 球體 A105+HCr 滑動軸承 PTFE 閥桿 2Cr13 A276-410 注脂閥 組件 墊片 PTFE+不銹鋼 PTFE+304 填料箱 25 A105 壓蓋 25 A105 O型圈 NBR NBR 支架 Q235A 碳鋼 鍵 45 AISI C 1045 連接套 45 AISI C 1045 驅動裝置 組件(電動或氣動裝置) 主要性能規范
型號 Q41N/Y-160 Q41N/Y-320 Q61N/Y-160 Q61N/Y-320 公稱壓力 PN（MPa） 16.0 32.0 16.0 32.0 試驗壓力
（Mpa）殼體 24.0 48.0 24.0 48.0 密封（液） 17.6 35.2 17.6 35.2 密封（氣） 0.6 適用溫度 -40～80 適用介質 水、油品、氦、氫、氨等 （對焊）結構尺寸圖
（對焊）主要外形尺寸和重量
型號 公稱通徑DN（mm）
尺寸 重量 （kg） L L1 D D1 H Lo 16.MPa 32.0MPa Q61N-160/320
(尼龍)
Q61Y-160/320
(司太立合金)10 150 60 90 18 58 220 4 4.5 15 170 70 100 23 62 220 4.5 5 20 190 80 110 29 7S 250 6.5 7 25 205 95 115 36 80 250 8 9 32 230 110 150 43 96 300 16 18 40 260 120 170 49 111 400 22.5 24 50 330 140 200 61 128 400 35 38 65 360 150 225 80 180 500 48 52 80 380 160 270 105 200 600 67 72 100 430 188 320 118 245 800 116 124
